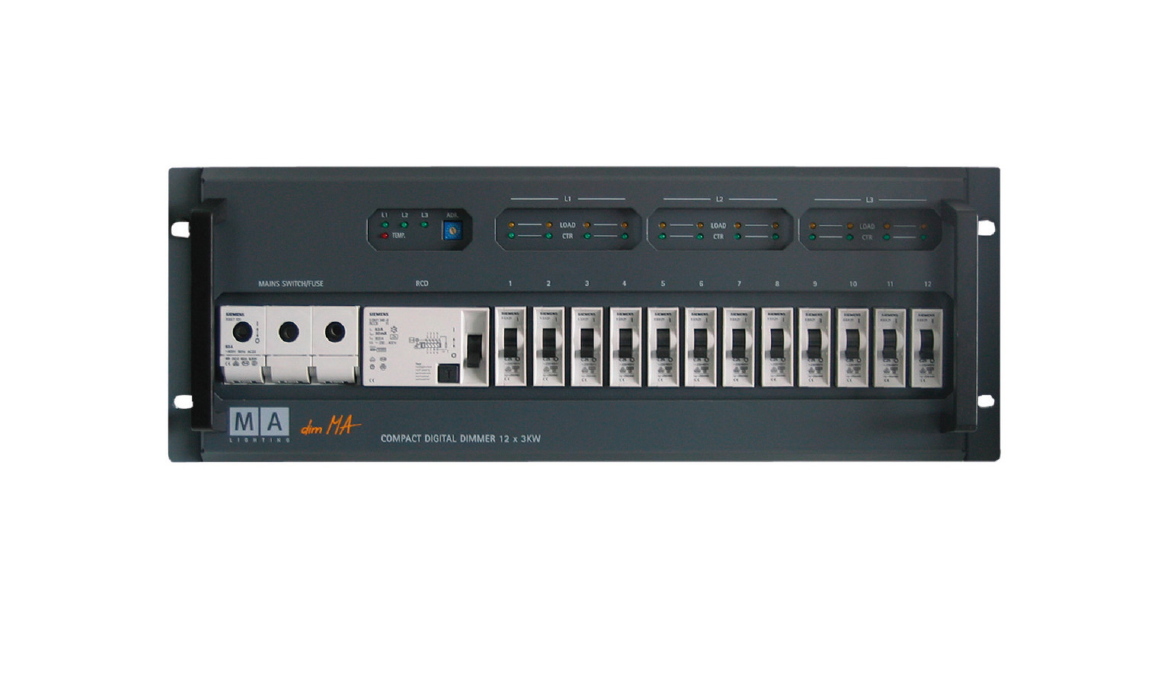

dimMA compact Modul, 12 x 3kVA, 280µs, 4HE

Kompakter Digital-Dimmer für Festinstallationen

Der einfache Weg zu dimmen

Art.-Nr.: 140161-1

Abgekündigt

Mit dem innovativen Digital-Dimmer dimMA compact ist die bekannte Zuverlässigkeit der MA Digital Dimmer Touring in Verbindung mit den hervorragenden Eigenschaften des Digital-Dimmer-Systems dimMA für Festinstallationen erhältlich. Die Eigenschaften des dimMA und des dimMA compact sind gleich. Letzterer wird „compact“ genannt, da ein Modul nur 4HE hoch ist und für 12 Kanäle Platz bietet.

Dies erlaubt 108 Kanäle in einem dimMA Rack, einem Schrank der Firma Rittal mit nur 0,36m² Standfläche, wodurch eine hohe Packungsdichte möglich ist. Alle Anschlüsse und Abgänge befinden sich im Inneren des Schrankes. Ein modulares Verbindungssystem auf der Modulrückseite erleichtert den Austausch und den Zugang zu den Anschlüssen im Schrankinneren; somit sind zusätzliche Lastanschlüsse oder Patch-Felder nicht erforderlich. Die Verlegung der Einspeise- und Abgangsleitungen kann wahlweise von oben und/oder unten erfolgen.

Stabile Schrankbauweise
Der Schrank kann mit neun Modulen zu je 12 Kanälen (maximal 108 x 3kVA) oder mit neun Modulen zu je sechs Kanälen (maximal 54 x 5,7kVA) bestückt werden. Auch eine Mischbestückung ist möglich.
Außerdem sind Schaltmodule (ohne Halbleiter), die mit Phasenanschnittsmodulen kompatibel sind, ebenfalls erhältlich. Somit ist das MA Digital Dimmer System für Festinstallationen bereit für die Zukunft, und zwar auf Grundlage einer bewährten und robusten Technik.
Zur Einspeisung (TN-S Netz) ist ein dreiphasiges Stromschienensystem mit 400A Belastbarkeit pro Phase integriert. Im Schrank selbst sind auf Anfrage auch Sondereinbauten wie Hauptschalter, zusätzliche, parallele Abgangsklemmen und RCD pro Kreis möglich.

Dimmer-Module
Die Einschubmodule für das Digital-Dimmer-System dimMA sind in Leistungsstufen von 12 x 3kVA oder 6 x 5,7kVA mit einer Anstiegszeit von 280μs lieferbar. Somit kann entsprechend der Anforderungen und auch unter wirtschaftlichen Aspekten für jede Anwendung die optimale Lösung angeboten werden. Jedes Dimmer-Modul ist mit einem separaten Einplatinen-Rechner mit Netzteil ausgestattet und kommuniziert mit dem MA NDP (Network Dimmer Processor) des Schrankes über eine CAN-Bus-Schnittstelle.
Module gleicher Leistung können beliebig untereinander getauscht werden, zugewiesene Eigenschaften wie Dimmer-Nummer, Dimmer-Kurve, Non-Dim-Betrieb und Sonder- bzw. Panikschaltfunktionen bleiben dem Einschubplatz zugeordnet. Die Kühlung pro Modul erfolgt über zwei temperaturgesteuerte Lüfter, die nur im Lastfall zugeschaltet werden. Die Geräuschkulisse einer Dimmer-Anlage wird so drastisch reduziert, da wirklich nur dort gekühlt wird, wo Wärme anfällt. Jeder Dimmer-Kreis liefert der Lichtsteuerung via MA NDP detaillierte Informationen über Strom und Spannung, Zustand der angeschlossenen Last und eventuell vorliegende Störungen.

Bei Fragen wenden Sie sich bitte an unsere Projektabteilung – sie wird Ihnen bei der Entwicklung der für Sie optimalen Dimmer-Lösung gern behilflich sein.

Eigenschaften

Besondere Eigenschaften (mechanisch und elektrisch)

  • Stabiler Dimmer-Schrank mit nur 600 x 600mm Standfläche für 9 Dimmer-Module
  • Verschraubte Dimmer-Module mit 2 Leistungsstufen von 3kVA oder 5,7kVA
  • Ausführung der Dimmer-Schränke in Mischbestückung verschiedener Leistungen und Typen möglich
  • Sicherungslasttrennschalter und Fehlerstromschutzschalter pro Baugruppe als Standard

Besondere Eigenschaften (ansteuerungsseitig)

  • Alle Dimmer mit Überwachungs- und Rückmeldefunktion über Ethernet als Standard
  • Load-Check, Ansteuerungskontrolle und Fehleranzeige über LEDs für jeden Dimmer-Kreis
  • 2 unabhängige Signaleingänge über Ethernet und/oder DMX mit individuellem Patch
  • LTP-, HTP- und Back-up-Verknüpfung der Steuereingänge möglich
  • 2 getrennte DMX-Eingänge A + B mit Thru-Ausgang für weitere Schränke
  • Wandlung und Ausgabe von 2 DMX-Linien bei Ansteuerung über Ethernet
  • Optionaler zweiter Prozessor als synchrones Havariesystem


Technische Daten

Maße600 x 600 x 2.100mm / 23,6 x 23,6 x 82,7inch
Kreis-/Kanal-Anzahl0 – max 96
Phasensystem (bei Dimmerschränken)TN-S, 3P+N+PE
Absicherung13A/25A
